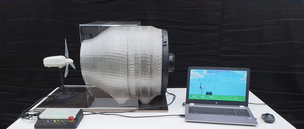

Das Windlabor besteht aus einer Modell-Windturbine, einem Tischwindkanal, der Steuerung sowie der Messdatenerfassung und -visualisierung zur experimentellen Untersuchung der Systemeigenschaften einer Windkraftanlage in einem Windkanal. Die ermittelten Eigenschaften und Messwerte der Windturbine sind dabei mit denen großer Windkraftanlagen qualitativ vergleichbar. Gemessen werden die Windgeschwindigkeit, die Rotordrehzahl sowie Strom, Spannung und Leistung des 3-Phasen-Generators. Der Pitchwinkel der Rotorblätter ist im Betrieb über einen Bereich von 0-90° elektrisch verstellbar. Darüber hinaus ist es möglich die Eigenschwingfrequenz des Turmes in unterschiedlichen Betriebszuständen zu ermitteln.
